플랜지 베어링과 표준 베어링 비교: 플랜지 설계가 실제로 어떤 문제를 해결합니까?

직접적인 대답: 플랜지는 축 위치 지정을 해결하고 추가 하드웨어 없이 장착을 단순화합니다.

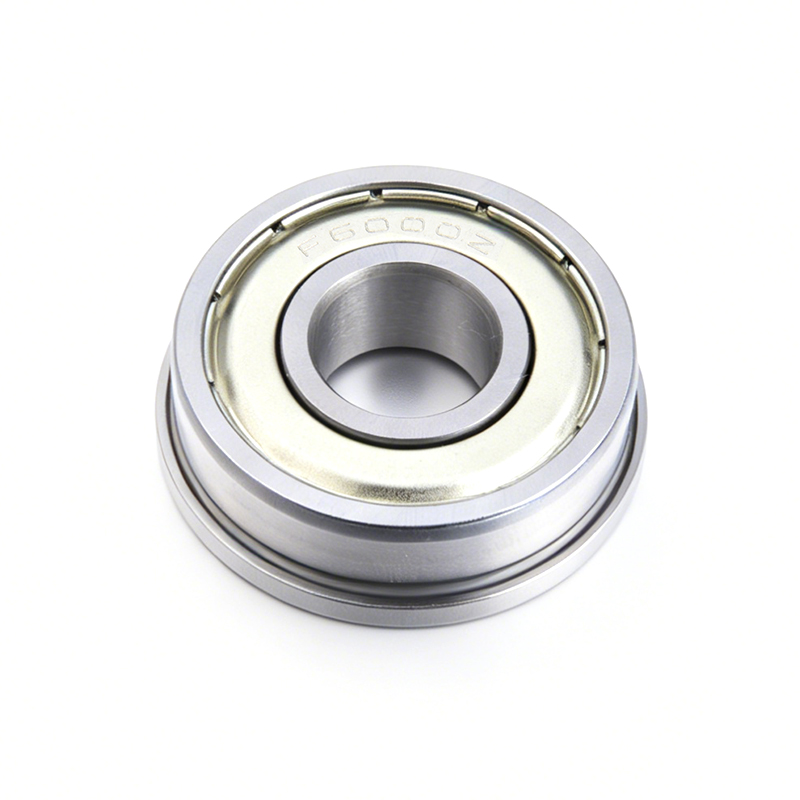

A 플랜지 베어링 외부 링에서 연장되는 통합 칼라(플랜지)가 있는 표준 볼 또는 롤러 베어링입니다. 플랜지의 주요 역할은 하우징 보어 내에서 베어링을 축 방향으로 위치시키는 것입니다. , 작동 중에 샤프트를 따라 미끄러지거나 이동하는 것을 방지합니다. 플랜지가 없는 표준 베어링은 고정 링, 하우징에 가공된 숄더 스텝 또는 스페이서 및 잠금 너트를 사용하여 해결해야 하는 문제입니다.

실질적인 측면에서 이는 플랜지 베어링이 조립에 필요한 부품 수를 줄이고, 하우징에 대한 기계 가공 요구 사항을 단순화하며, 생산 실행 전반에 걸쳐 정렬을 보다 반복적으로 수행할 수 있음을 의미합니다. 컨베이어 롤러, 프린터 메커니즘 및 소형 모터 하우징과 같은 응용 분야에서 표준 베어링과 고정 어셈블리를 단일 플랜지 베어링으로 전환하면 어셈블리의 해당 섹션에 있는 부품 수를 2~4개 부품으로 줄입니다. . 이 기사의 나머지 부분에서는 플랜지 설계에서 다루는 문제, 부족한 부분, 특정 응용 분야에 대해 플랜지 베어링과 표준 베어링 사이를 결정하는 방법을 정확하게 분석합니다.

문제 1: 추가 하드웨어 없이 축 위치 지정

플랜지 설계가 해결하는 가장 즉각적인 문제는 별도의 고정 부품에 의존하지 않고 베어링을 하우징에 대해 고정된 축 위치에 유지하는 것입니다.

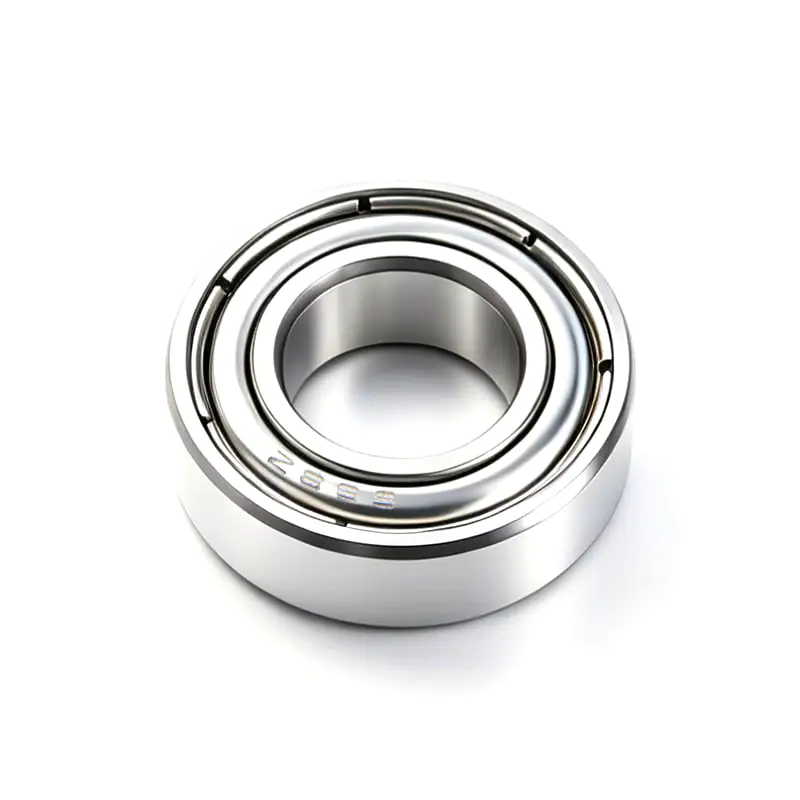

표준 베어링이 이 문제를 처리하는 방법

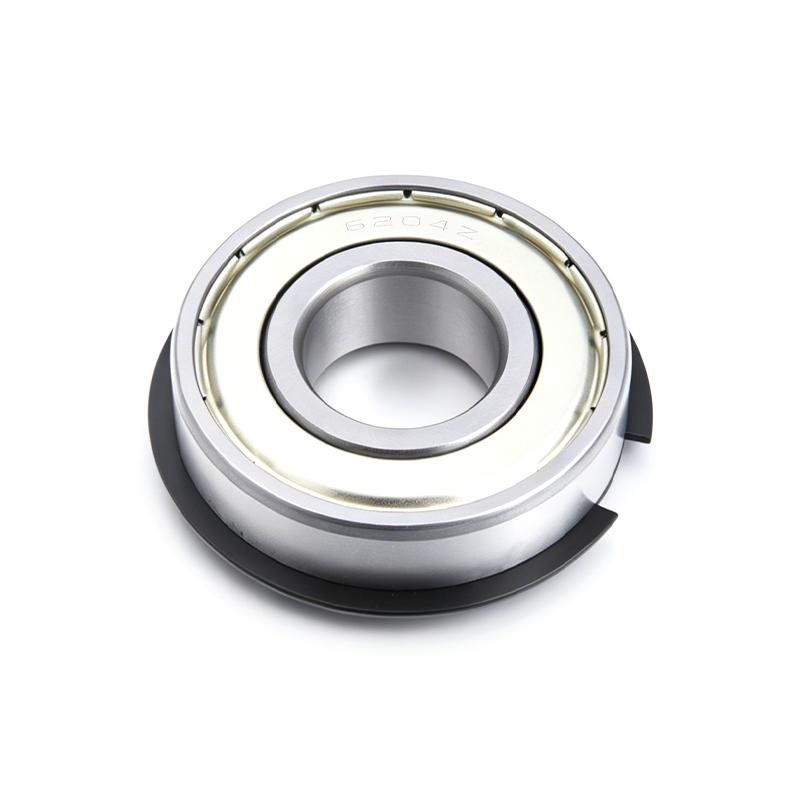

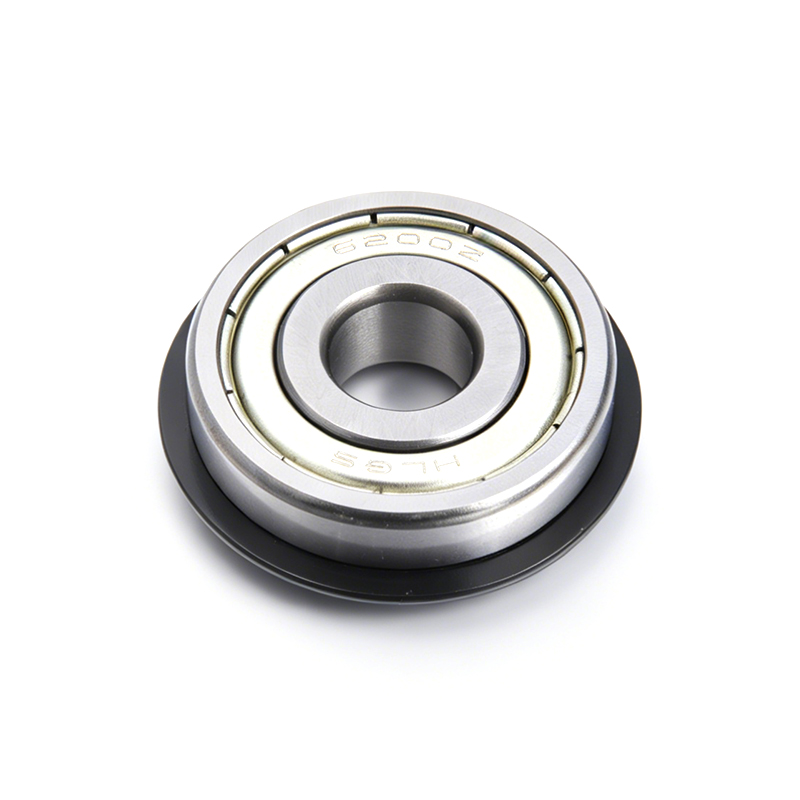

표준(비플랜지형) 베어링의 경우 외부 링은 일반 실린더이므로 본질적으로 진동이나 추력 하중 하에서 보어 축을 따라 미끄러지는 것을 방지할 수 없습니다. 설계자는 일반적으로 하우징의 한쪽 면에 기계 가공된 숄더를 사용하고 다른 쪽 면에는 고정 링, 스냅 링 또는 엔드 캡을 사용하여 이 문제를 해결합니다. 이러한 각 솔루션에는 추가적인 가공 정밀도와 조립 단계가 필요합니다.

플랜지가 이를 직접 해결하는 방법

플랜지 베어링의 칼라는 하우징 보어의 면과 같은 높이로 위치하여 자체 정지 역할을 합니다. 이는 하우징에 계단식 구멍이 아닌 직선형의 어깨 없는 구멍만 필요하다는 것을 의미합니다. 훨씬 더 간단하고 저렴한 가공 작업 특히, 정확한 내부 숄더 가공이 어렵거나 불가능한 판금 브래킷이나 사출 성형 플라스틱 부품과 같은 벽이 얇은 하우징의 경우 더욱 그렇습니다.

문제 2: 얇거나 부드러운 하우징 재료에 장착

표준 베어링은 안전한 압입을 유지하기 위해 일정량의 하우징 벽 두께와 재료 강성에 의존합니다. 플랜지는 이러한 가정이 무너지는 경우를 해결합니다.

얇은 하우징이 표준 베어링에 문제가 되는 이유

얇은 판금, 플라스틱 또는 알루미늄 하우징을 사용하는 응용 분야(소비자 전자 제품, 소형 가전 제품 및 경장비에 흔히 사용됨)에서 표준 베어링은 전적으로 외부 링과 보어 사이의 억지 끼워 맞춤에 의존합니다. 하우징 벽이 너무 얇거나 재료가 너무 부드러운 경우 진동, 열 순환 또는 반복적인 부하 주기로 인해 시간이 지남에 따라 이 맞춤이 헐거워져 베어링이 제 위치에서 벗어날 수 있습니다.

플랜지가 보상하는 방법

플랜지는 하우징 면에 직접 닿기 때문에(플랜지 하우징 장치의 경우 플랜지 구멍을 통해 장착 나사로 고정되는 경우가 많음) 제자리에 고정되기 위해 억지 끼워맞춤에만 의존하지 않습니다. 이로 인해 플랜지 베어링은 특히 다음에 적합합니다. 플라스틱 하우징 및 스탬프가 찍힌 판금 브래킷 , 표준 압입식 베어링은 상대적으로 짧은 사용 수명 내에 느슨해질 수 있습니다.

문제 3: 조립 단순화 및 부품 수 감소

기계적 기능 외에도 플랜지 설계는 제조 효율성과 조립 노동력에 직접적인 영향을 미칩니다.

소싱 및 재고에 필요한 부품 수가 적습니다.

축 방향 유지가 필요한 표준 베어링 어셈블리에는 고정 링, 샤프트 또는 보어에 가공된 일치하는 홈, 그리고 스페이서가 필요할 수 있습니다. 각 요소는 공급, 검사 및 재고 확보를 위한 별도의 부품 번호입니다. 플랜지 베어링은 이를 단일 구성요소로 통합합니다. BOM 복잡성 감소 누락되거나 일치하지 않는 하드웨어로 인한 조립 오류 위험을 낮춥니다.

더 빠른 조립 라인 처리량

대량 생산에서는 고정 단계가 추가될 때마다 사이클 시간이 추가됩니다. 다단계 고정 링 설치를 단일 삽입(또는 삽입과 두 개의 나사 삽입)으로 교체하면 각 조립 주기에서 측정 가능한 시간을 단축할 수 있습니다. 이는 수만 또는 수십만 개의 장치에서 생산 실행 전반에 걸쳐 크게 증가하는 차이입니다.

문제 4: 다중 베어링 시스템에서 정렬 유지

컨베이어 시스템, 프린터 롤러 및 선형 모션 어셈블리에서 일반적으로 사용되는 단일 샤프트를 지지하는 여러 베어링이 있는 시스템은 플랜지 설계를 통해 해결하는 데 도움이 되는 특별한 정렬 문제에 직면합니다.

다중 지점 지원의 정렬 문제

샤프트가 두 개 이상의 지점에서 지지되는 경우 각 베어링 위치의 축 위치 지정에 작은 차이가 있어도 정렬 불량이 발생하여 고르지 않은 하중 분포와 조기 마모가 발생할 수 있습니다. 표준 베어링은 여러 장착 지점에서 일관된 축 위치를 유지하기 위해 전적으로 하우징 가공 정확도에 의존합니다.

플랜지가 반복성을 향상시키는 방법

플랜지 면은 일관되고 자체 위치 결정되는 기준면을 제공하므로 플랜지 베어링은 여러 장착 지점에서 위치 반복성을 향상시킵니다. 각 하우징 보어를 숄더 설계에 필요한 것과 동일한 엄격한 공차로 가공할 필요가 없습니다. 이는 동일한 베어링 장치가 라인을 따라 여러 스테이션에 걸쳐 설치되는 모듈형 컨베이어 시스템에서 플랜지형 장치가 흔히 사용되는 주된 이유입니다.

플랜지 설계가 도움이 되지 않거나 단점이 될 수도 있는 경우

플랜지 베어링은 표준 베어링에 대한 보편적인 업그레이드가 아닙니다. 한계를 이해하는 것은 이점을 이해하는 것만큼 중요합니다.

방사형 공간 증가

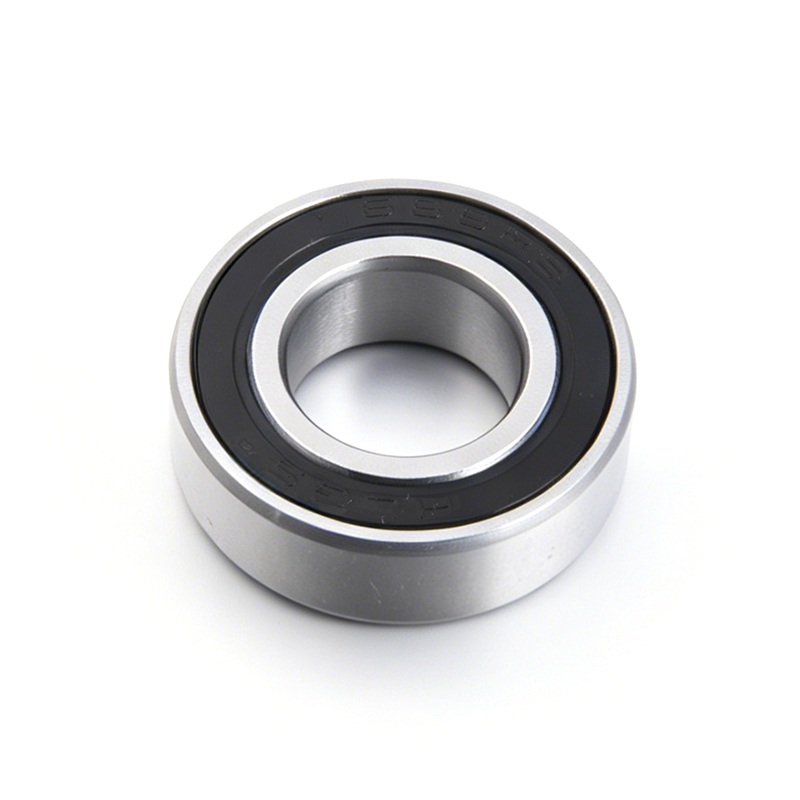

플랜지 자체는 외부 링 직경을 넘어서는 재료를 추가합니다. 즉, 플랜지 베어링은 동등한 표준 베어링보다 더 많은 반경 방향 공간을 차지합니다. 소형 장치, 소형 기어 트레인 또는 중첩 어셈블리와 같이 공간이 엄격하게 제한된 응용 분야에서 이 추가 설치 공간 플랜지 디자인을 완전히 배제할 수 있음 , 축 위치 지정 이점이 유용할 경우에도 마찬가지입니다.

플랜지 인터페이스의 부하 용량 감소

플랜지 두께와 재질에 따라 플랜지 자체는 메인 베어링 구조보다 하중 허용 오차가 낮습니다. 높은 추력 하중 응용 분야에서 플랜지에만 의존하여 반복적으로 무거운 축 하중을 흡수하면 시간이 지남에 따라 플랜지 변형이나 균열이 발생할 수 있습니다. 즉, 플랜지 베어링은 무거운 하중 시나리오에서 전용 스러스트 베어링을 대체하는 것이 아니라 위치 지정 및 중간 정도의 추력 유지에 가장 적합합니다.

더 높은 단가

플랜지 베어링은 일반적으로 비용이 많이 듭니다. 10~25% 이상 플랜지 형성에 관련된 추가 재료 및 가공으로 인해 동일한 크기 및 등급의 동등한 표준 베어링보다. 하우징 설계를 통해 축방향 유지를 저렴하게 달성할 수 있는 응용 분야(예: 숄더를 통합하기 쉬운 다이캐스트 금속 하우징)의 경우 간단한 유지 기능과 결합된 표준 베어링이 더 경제적인 선택일 수 있습니다.

플랜지형 베어링과 표준형 베어링: 나란히 비교

아래 표에는 주어진 설계 시나리오에 더 적합한 옵션을 명확히 하는 데 도움이 되도록 위에서 설명한 핵심 장단점이 요약되어 있습니다.

일반적인 플랜지 유형 및 해결을 위해 설계된 것

모든 플랜지 베어링이 동일한 것은 아닙니다. 다른 플랜지 구성은 약간 다른 장착 문제를 해결합니다.

풀 플랜지

전체 플랜지는 베어링 원주 주위로 완전히 확장되어 최대 축 유지 표면을 제공합니다. 이 유형은 스케이트보드 휠 및 소형 컨베이어 롤러와 같이 지속적으로 진동이 발생하는 응용 분야에서 일반적이며 하우징 표면에 대한 일관되고 전면적인 접촉이 유리합니다.

슬롯형(깨진) 플랜지

슬롯형 플랜지에는 플랜지 링에 절단된 작은 틈이나 노치가 있어 종종 접착제나 추가 유지 화합물이 플랜지를 통해 하우징에 결합될 수 있습니다. 이 변형은 일부 고진동 산업 장비와 같이 기계적 적합성만으로는 완전히 신뢰할 수 없는 것으로 간주되는 경우에 사용됩니다.

플랜지형 주택 유닛

베어링 자체의 플랜지 대신 일부 설계에서는 표준 베어링 인서트를 수용하는 별도의 플랜지 필로우 블록 또는 플랜지 장치를 사용합니다. 여기에는 일반적으로 프레임이나 벽에 직접 볼트로 고정하기 위한 장착 구멍이 포함되어 있어 다른 문제를 해결합니다. 가공된 보어가 전혀 필요하지 않음 이는 보어 장착보다 표면 장착이 더 실용적인 농업 및 자재 취급 장비에서 흔히 발생합니다.

결정 프레임워크: 표준 대신 플랜지형을 선택해야 하는 경우

위의 요소를 종합하여 다음 프레임워크는 특정 설계 시나리오에 더 적합한 베어링 유형을 결정하는 데 도움이 됩니다.

1. 다음과 같은 경우 플랜지 베어링을 선택하십시오. : 하우징의 벽이 얇거나 플라스틱이거나 숄더로 가공하기 어렵습니다. 여러 장착 지점에서 축 위치 지정을 반복해야 하는 경우 또는 부품 수와 조립 시간을 줄이는 것이 최우선인 경우
2. 다음과 같은 경우에는 표준 베어링을 선택하십시오. : 방사형 공간이 엄격하게 제한되어 있습니다. 하우징은 숄더로 쉽고 정확하게 가공될 수 있습니다. 또는 해당 애플리케이션에는 전용 스러스트 베어링 배열로 더 잘 처리되는 무겁고 지속적인 스러스트 하중이 포함됩니다.
3. 플랜지형 주택 유닛을 고려하세요 농업이나 컨베이어 장비와 같이 보어 내부에 장착하는 것보다 프레임이나 벽에 표면 장착하는 것이 더 실용적인 경우

최종 요약

플랜지 설계는 추가 하드웨어 없이 축 위치 지정, 얇거나 부드러운 하우징 재료에 안정적인 장착, 부품 수 및 조립 복잡성 감소, 다중 베어링 시스템 전반에 걸쳐 향상된 정렬 반복성 등 구체적이고 잘 정의된 일련의 문제를 해결합니다. 이러한 이점은 더 큰 반경 방향 설치 공간, 다소 제한된 강력 추력 용량 및 적당한 가격 프리미엄을 희생하면서 발생합니다.

엔지니어와 구매자 모두에게 실질적인 시사점은 다음과 같습니다. 플랜지 베어링s are a targeted solution, not a universal upgrade . 하우징 제약이나 조립 효율성으로 인해 자체 위치 축 유지가 중요할 때 올바른 선택이며, 작은 반경 크기 또는 무거운 추력 부하 용량이 주요 설계 동인인 경우 잘못된 선택입니다. 습관적으로 베어링 유형을 기본값으로 설정하는 대신 특정 장착 환경과 부하 프로필을 평가하는 것이 주어진 애플리케이션에 대해 올바른 선택을 하는 가장 신뢰할 수 있는 방법입니다.
